Watercooling - La bride de fixation
A-INTRODUCTION
Ici je mets en garde l'apprenti Watercooler de la nécessité de ne pas négliger le maintien du waterblock sur le Cpu.
En effet de ma propre expérience j'avais mal maintenu mon waterblock et je perdais 5°C parce que mon serrage déséquilibrait mon waterblock et il n'appuyait que sur la moitié du Cpu.
Bon ,je crois que le dessin se suffit en terme d'explication.
Alors comment faire une bride mono-point ?
Je répondrais à la question en deux étapes.
B-VOUS
AVEZ DEJA UNE BRIDE QUI APPUI EN DEUX POINTS

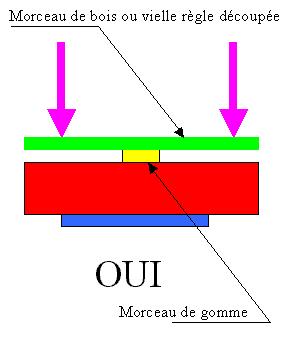

alors voici comment faire avec une morceau de gomme collé à un bout de règle
ou alors refaire la bride complétement soit B
ATTENTION A REPERER LA POSITION DU CENTRE DU PROCESSEUR POUR PLACER LA GOMME JUSTE A CA VERTICALE BIEN SUR!!!!!!!!!!!!!!!!!!!!!!!
C- COMMENT FAIRE UNE BRIDE MONO-POINT
Il
faut un morceau de règle de section carré ou un morceau
de bois et toujours un morceau de gomme découpé au cutter
collé a ce dernier.
Il faut aussi du fil de fer.
Bien sur la longueur du fil de fer est obtenu par tâtonnement mais ça va encore vite..
Ceci est le montage valable pour socket PPGA et FC PPGA.Pour les Slot One à vous de faire l' adaptation du principe ci-dessus.
LA GOMME DOIT ETE JUSTE AU CENTRE DU PROCESSEUR ET NON PAS DU WATERBLOCK
D- AMELIORATIONS POSSIBLES de C

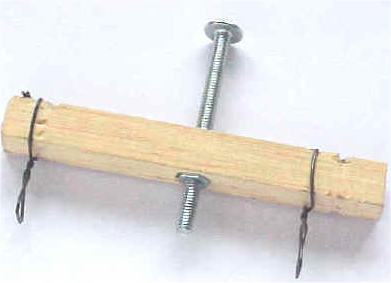

E- Réalisation
0-repérer ou vous allez percer le trou pour la vis de serrage et la longueur suffisante (je vais bientot donner toutes les infos necessaires)
1-faire des encoches avec un cutters sur les extrémités de la poutre pour le logement du fil de fer
2-percer dans la poutre (de section 2cm de haut sur 1 cm de large par exemple) avec un foret du diametre de la vis que vous allez mettre (en violet sur le dessin), sur le dessous percer avec une foret juste un peu plus petit que le diamètre de l'écrou (en orange) enfoncer l'écrou avec un marteau dans le bois pour le fil de fer vous avec compris.....
.3- coller sur le waterblock un petit morceau de bois qui a un petit chanfrein en son centre pour le logement de la vis (non débouchant)
LE MORCEAU DE BOIS DOIT ÊTRE JUSTE AU DESSUS DU CENTRE DU PROCESSEUR
VOUS POUVEZ REMPLACER LE MORCEAU DE BOIS PAR UNE PIÈCE 50 cts. ou un bout noir de corps de stylo bic...........
